單聯電容器
1.單聯

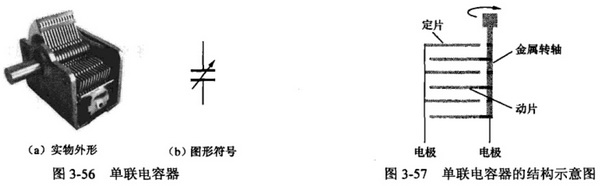

電容器是由多個連接在一起的金屬片作定片，以多個與金屬轉軸連接的金屬片作動片構成。單聯電容器的實物和圖形符號如圖3-56所示。
2.結構原理。單聯電容器的結構示意圖如圖3-57所示，它是以多個連接在一起的金屬片作定片，二將多個與金屬轉軸連接的金屬片作動片，再將定片與動片的金屬片交叉且相互絕緣疊在一起，當轉動轉軸時，各個定片與動片之間的相對面積就會發生變化，整個電容器的容量就會變化。
多聯電容器
1.外形與圖形符號。多聯電容器是指將兩個或兩個以上的可變電容器結合在一起并且可同時調節電容器。常見的多聯電容器有雙聯電容器和四聯電容器，多聯電容器的實物外形圖形如圖3-58所示。
2.結構原理。多聯電容器雖然種類較多，但是結構大同小異，下面以雙聯電容器為例進行說明。雙聯電容器結構示意圖如圖3-58所示，雙聯電容器由兩組動片和兩組定片組成，兩組動片都與金屬轉軸相連，而兩組定片都是獨立的，當轉動轉軸時，與轉軸連動片的兩組動片都會移動，它們與各自對應定片的相對面積會同時變化，兩個電容器的容量被同時調節。
